Teknisk løsning GSM overdrag for utmark

Sikringsradioen AS har som mål sammen med lokale sikringsradiolag å knytte vaktordning mot en 110-sentral.  110-sentralene kan ligge utenom radio dekningsområdet for basene, og det benyttes et GSM telefonoverdrag for å overføre alarmer. SRadio for utmark benytter foreløpig bare analoge basestasjoner.  Ferdes du mye i utmark, er SRadio en god sikkerhet, da det mange steder har dårlig GSM dekning.
Når en alarm utløses fra en radio (rød knapp aktivert i mere enn 3 sekunder), sender radioen alarmanropet til basen.  Når base har mottatt alarmen, sendes det en SMS som inneholder ID til radio som har utløst alarmen + GPS posisjon fra radio med GPS modul + en forhåndsprogrammert melding  til 110-sentralen, og deretter ringes 110-sentralen opp slik at den som har utløst alarmen kan snakke med operatør på 110-sentralen.  Trenger du medisinsk hjelp, vil 110-sentralen enkelt koble deg over til AMK.
Systemet består av en gjennomsnakk (base) stasjon med et telefonoverdrag.  Normalt fungerer stasjonen som en gjennomsnakk uten tone åpning, hvor alle kan snakke med hverandre, og alle vil høre hva som blir sagt. Base kan også settes til gjennomsnakk med toneåpning.
Hvert Sikringsradiolag har en egen kode for åpning av base når satt til toneåpning, og alle radioer tilhørende laget må ha denne koden programmert.
Det er ikke alle baser som er oppdatert med overdrag for overføring av alarmer til en 110-sentral.  Ønsker du å oppgradere, ta kontakt med Sikringsradioen for mere informasjon angående tekniske løsninger og økonomisk kompensasjon.

UTSTYR:
En basestasjon består av en analog repeater (digitale er ikke innført enda) med et GSM telefonoverdrag.  Ettersom dette er utstyr som også skal fungere f.eks i uvær når strøm er borte, kreves det at installasjonen har nødstrøm.  Denne består av en batteribank på minimum 100 Ampere timer som skal lades av solseller, vindmølle eller en brenselselle.  Antenne oppsett må være veldig solid, og tåle norske værforhold.

KODER FOR TONESTYRING (7-TONE CCIR):
Sikringsradioen benytter 7-tone CCIR.  I overdraget er det progrtammert 3 forskjellige tonefunksjoner:
  1. 7-tone åpning: Kode som benyttes for å åpne sender på base når den er satt for åpning med 7-tone.  Normalt er base en gjennomsnakk hvor sender går på lufta når den har mottatt et signal fra en bruker radio.  I noen tilfeller kan det bære praktisk å sette base for åpning med 7-tone slik at bare radioer tilhørende Sikringsradio laget kan benytte base.  Nødanrop vil gå igjennom fra alle radioer uavhengig av 7-tone åpning.  Alle radioer tilhørende laget skal programmeres med koden for 7-tone åpning.
  2. 7-tone styring: Kode benyttes for å stenge base slik at 7-tone åpning må benyttes for at sender skal gå på lufta.  For å sette base tilbake til normal gjennomsnakk uten toneåpning, benyttes 7-tone styring.
  3. 7-tone status: Kode benyttes for å få en statusmelding i engelsk tale.  Meldingen inneholder: alarmer, spenning i volt tilført overdraget, temperatur, signalstyrk på GSM signal (1-9) og programvare versjon.

RADIOER:
Kun radioer godkjent av Sikringsradioen kan benyttes, og det betales en årlig konsesjonsavgift.  Kontakt din forhandler eller Sikringsradioen for mere informasjon.  Radioen skal programmeres med ID gitt av Sikringsradioen.  Hver radio har sin unike ID, og denne overføres til 110-sentralen når nødknappen benyttes.  110-sentralen finner da lett igjen navnet på eier av radioen som har utløst alarmen.

GSM:
Det er valgt en løsning hvor alarmene overføres i GSM nettet.  GSM kan falle ut, men mange basestasjoner står plassert høyt i terrenget, og vil nå flere GSM basestasjoner om en skulle falle ut.  Ved strømbrudd i et distrikt, kan basen nå en GSM stasjon som benytter nødaggregat. Dette finnes på flere stasjoner som distribuerer radio/TV.

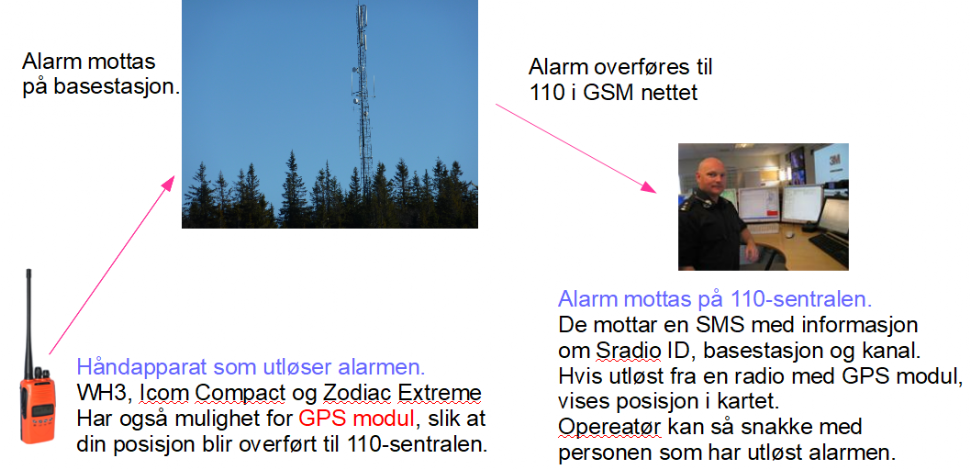

Overføring av alarm til en 110-sentral
